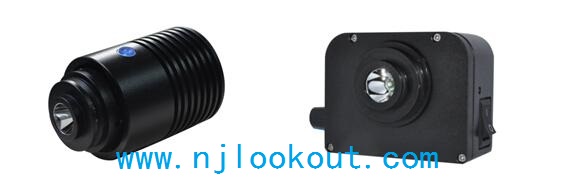

（一）光源

使用于落射熒光顯微鏡觀察的照明器采用新型LED作為光源，提供高品質、穩定性的熒光照明，遠優于傳統的汞燈照明。此外，多波段LED光源可選，并可控制每一個LED的亮度，可以實現多波長的選擇激發，便捷、高效。



*特定的LED光源發射特定波長的激發光，能夠更有效的激發樣品。

*超長的使用壽命（50,000小時），極大地延長了顯微鏡壽命、降低實驗成本。

*實時開關，不需要預熱、冷卻。

*LED安全性高、冷光源、體積小，可隨意搬動，不存在汞泄露污染、發燙問題。

*低功耗、可選配便攜式移動電源，避免突然斷電的影響，便于野外考察使用。

*可匹配不同品牌不同類型的顯微鏡，無需光路調節。

（二）濾色系統

濾色系統是熒光顯微鏡的重要部位，由激發濾板和壓制濾板組成。濾板型號，各廠家名稱常不統一。濾板一般都以基本色調命名，前面字母代表色調，后面字母代表玻璃，數字代表型號特點。如德國產品（Schott）BG12，就是種藍色玻璃，B是藍色的第一個字母，G是玻璃的第一個字母；我國產品的名稱已統一用拼音字母表示，如相當于BG12的藍色濾板名為QB24，Q是青色（藍色）拼音的第一個字母，B是玻璃拼音的第一個字母。不過有的濾板也可以透光分界濾長命名，如K530，就是表示壓制濾長530nm以下的光而透過530nm以上的光。還有的廠家的濾板完全以數字命名，如美國Corning廠的NO：5-58，即相當于BG12。

1．激發濾板

根據光源和熒光色素的特點，可選用以下3類激發濾板，提供一定波長范圍的激發光：

紫外光激發濾板：此濾板可使400nm以下的紫外光透過，阻擋400nm以上的可見光通過。常用型號為UG-1或UG-5，外加一塊BG-38，以除去紅色尾波。

紫外藍光激發濾板：此濾板可使300～450nm范圍內的光通過。常用型號為ZB-2或ZB-3，外加BG-38。

紫藍光激發濾板：它可使350～490nm的光通過。常用型號為QB24（BG12）。

大吸收峰在500nm以上者的熒光素（如羅達明色素）可用藍綠濾板（如B-7）激發。

近年開始采用金屬膜干涉濾板，由于針對性強，波長適當，因而激發效果比較玻璃濾更好。如西德Leitz廠的FITC專用KP490濾板和羅達明的S546綠色濾板，均遠比玻璃濾板效果好。

激發濾板分薄厚兩種，一般暗視野選用薄濾板，亮視野熒光顯微鏡可選用厚一些。基本要求是以獲得明亮的熒光和好的背景為準。

2．壓制濾板

壓制濾板的作用是完全阻擋激發光通過，提供相應濾長范圍的熒光。與激發濾板相對應，常用以下3種壓制濾板：

紫外光壓制濾板：可通過可見光、阻擋紫外光通過。能與UG-1或UG-5組合。常用GG-3K430或GG-6K460。

紫藍光壓制濾板：能通過510nm以上濾長的熒光（綠到紅），能與BG-12組合。通常用OG-4K510或OG-1K530。

紫外紫光壓制濾板：能通過460nm以上波長的熒光（藍到紅），可與BG-3組合，常用OG-11K470AK490，K510。

（三）反光鏡

反光鏡的反光層一般是鍍鋁的，因為鋁對紫外光和可見光的藍紫區吸收少，反射達90%以上，而銀的反射只有70%；一般使用平面反光鏡。

（四）聚光鏡

專為熒光顯微鏡設計制作的聚光器是用石英玻璃或其他透紫外光的玻璃制成。分明視野聚光器的暗視野聚光器兩種。還有相差熒光聚光器。

1．明視野聚光器在一般熒光顯微鏡上多用明視野聚光器，它具有聚光力強，使用方便，特別適于低、中倍放大的標本觀察。

2．暗視野聚光器暗視野聚光器在熒光顯微鏡中的應用日益廣泛。因為激發光不直接進入物鏡，因而除散射光外，激發光也不進入目鏡，可以使用薄的激發濾板，增強激發光的強度，壓制濾板也可以很薄，因紫外光激發時，可用無色濾板（不透過紫外）而仍然產生黑暗的背景。從而增強了熒光圖像的亮度和反襯度，提高了圖像的質量，觀察舒適，可能發現亮視野難以分辨的細微熒光顆粒。

3．相差熒光聚光器相差聚光器與相差物鏡配合使用，可同時進行相差和熒光聯合觀察，既能看到熒光圖像，又能看到相差圖像，有助于熒光的定位準確。一般熒光觀察很少需要這種聚光器。

（五）物鏡

各種物鏡均可應用，但好用消色差的物鏡，因其自體熒光極微且透光性能（波長范圍）適合于熒光。由于圖像在顯微鏡視野中的熒光亮度與物鏡鏡口率的平方成正比，而與其放大倍數成反比，所以為了提高熒光圖像的亮度，應使用鏡口率大的物鏡。尤其在高倍放大時其影響非常明顯。因此對熒光不夠強的標本，應使用鏡口率大的物鏡，配合以盡可能低的目鏡（4×，5×，6.3×等）。

（六）目鏡

在熒光顯微鏡中多用低倍目鏡，如5×和6.3×。過去多用單筒目鏡，因為其亮度比雙筒目鏡高一倍以上，但目前研究型熒光顯微鏡多用雙筒目鏡，觀察很方便。

（七）落射光裝置

新型的落射光裝置是從光源來的光射到干涉分光濾鏡后，波長短的部分（紫外和紫藍）由于濾鏡上鍍膜的性質而反射，當濾鏡對向光源呈45。傾斜時，則垂直射向物鏡，經物鏡射向標本，使標本受到激發，這時物鏡直接起聚光器的作用。同時，濾長長的部分（綠、黃、紅等），對濾鏡是可透的，因此，不向物鏡方向反射，濾鏡起了激發濾板作用，由于標本的熒光處在可見光長波區，可透過濾鏡而到達目鏡觀察，熒光圖像的亮度隨著放大倍數增大而提高，在高放大時比透射光源強。它除具有透射式光源的功能外，更適用于不透明及半透明標本，如厚片、濾膜、菌落、組織培養標本等的直接觀察。近年研制的新型熒光顯微鏡多采用落射光裝置，稱之為落射熒光顯微鏡。
